论文导读:： 项目教学法在“电火花线切割实训”教学做一体化教学中的应用，通过跳步加工实例，介绍了电火花线切割加工项目教学法的一般步骤，主要有任务的引入、任务的分配、教师讲解、学生分组和练习、点评和总结、扩展与思考等。通过项目教学法提高学生实践操作能力、团队意识和培养学生的综合素质。
论文关键词：项目教学法，电火花线切割，加工实例
项目教学法，是师生通过共同实施一个完整的项目工作而进行的教学活动。学生完成的项目可大可小，主要通过项目完成的整个工作过程让学生学习一定的教学内容，并能将教学课题的理论知识和实际技能结合起来，使学生有独立制定计划并实施的机会。学生在一定时间范围内可以自行组织、安排自己的学习行为，培养自主行为能力，最后有明确而具体的成果展示。在这一过程中尽量让学生自己克服困难、处理在项目工作中出现的问题，综合应用学习知识。
“电火花线切割实训”教学过程中，使用项目教学法，通过教学做一体化让学生完成零件的加工机电一体化论文，这样不仅提高学生的计算能力、绘图软件操作能力和机床操作技能，还培养了学生团结互助的团队意识和学生的综合素质、综合能力。
1 “电火花线切割实训”项目教学法的一般步骤
“电火花线切割实训”教学过程一般可分以下几个步骤，如图1所示。简单来说，项目教学可划分为三个阶段，即项目的准备、实施和评价。每个阶段所要完成的教学任务不同，教师在各个阶段所扮演的角色也有所不同，要集促进师、示范者、评论家于一身。在项目教学准备阶段，教师要向学生提供与完成教学项目相关的知识、信息与材料，指导学生寻求解决问题的方法，这时老师主要是学生学习的促进者、指导者。在项目教学实施阶段，教师主要是营造学习氛围、创设学习情境、组织和引导教学过程，当学生在完成任务的过程中碰到困难时，他就给予具体帮助，他更多的是学生学习的组织者和示范者中国期刊全文数据库。

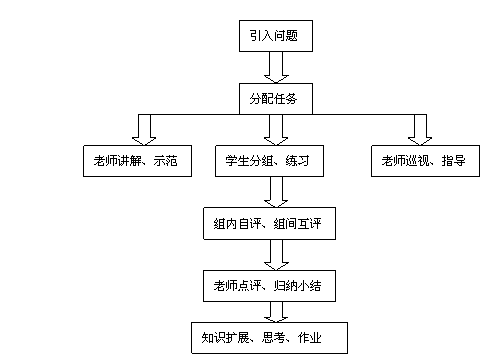

图1 项目教学法的一般过程
2 任务的引入
“电火花线切割实训”是一门实践性很强的实践课程，而线切割加工的工艺分析是加工合格产品的关键，只有工艺合理，才能高效率地加工出质量好的零件，因此，必须让学生对线切割加工的各种工艺问题进行深入的探讨。
从操作层面上讲，在教学时，我们不仅要求学生掌握简单的切割零件方法机电一体化论文，还要求学生会穿丝、上丝。最后针对模具加工中经常用的跳步加工操作，我们要求每个学生都必须掌握。
在模具零件的加工中，尤其是级进模凹模型孔的加工，型孔与型孔的位置精度要求较高，如果用电火花线切割分别加工型孔很难保证精度要求，在这种情况下这就要使用电火花线切割跳步加工这种加工方法。
3 任务的分配
用电火花线切割机床加工如图所示的零件，图2为零件的二维图。机床为泰州三星机械有限责任公司生产的DK7732A型号机床。零件毛坯为60mm×80mm×δ3mm的45号钢。对学生的要求：
（1）每组学生在两天时间内完成三个零件；
（2）记录每个零件完成的时间；
（3）用游标卡尺测量零件尺寸，记录误差。
图2 加工的零件
3 教师讲解
在对零件进行线切割加工时，必须正确地确定工艺路线和切割程序，包括对图纸的审核及分析，加工前的工艺准备和工件的装夹，程序的编制，加工参数的设定和调整以及检验等。加工步骤一般如下:1.凹模加工工艺处理方法，2.工件的装夹与定位方法；3.钼丝垂直校准方法与定中心的方法；4.电参数的选择；5.跳步加工方法和操作要领。
对于本次教学，在电火花线切割机床操作方面，学生之前已经掌握线电火花线切割的加工原理、机床的基本结构，简单的工件装夹、找正，基本的机床加工操作以及软件绘图等方法。我们此次项目教学主要要求学生掌握线切割加工的跳步加工，这是教学重点、也是教学难点。
考虑到单纯在黑板上讲解跳步加工过程以及操作步骤，学生很难掌握，也很枯燥。所以在教师讲解时运用多媒体教学机电一体化论文，通过Flash软件的仿真运动，让学生充分了解机床加工工件时的跳步过程。这样不仅激发学生的学习兴趣，同时也节省了不必要的画图和写加工步骤的时间。图3是运用Flash软件钼丝走丝轨迹。具体跳步加工步骤如下：
图3 钼丝走丝轨迹路线
（1）第1步加工内孔，钼丝运行轨迹如图①所示。加工完钼丝将停止运动，关闭工作液和走丝机构，拆下钼丝，再按电脑屏幕上的“继续”键，机床工作台将沿虚红线方向移动到第2个传丝孔的位置（加工前穿丝孔已经用钻床加工）；
（2）将钼丝从第二个穿丝孔穿过，重新固定在储丝筒上，开走丝按钮和工作液按钮，再次按“继续”键，机床开始加工外轮廓；
（3）切割完成后，关闭走丝机构和工作液泵、关闭总电源、取下工件。
4 学生分组、练习
老师讲解演示完加工过程后，学生分组练习。机电工程系08模具-1班学生共有36人，实训地点机电工程系实训中心模具制造车间，共有快走丝电火花线切割机床6台，钻床1台，钳工工作台1台中国期刊全文数据库。学生分为6组，一组6人。
在学生的练习过程中，要以学生为主，这主要体现在每组学生的工艺计算、绘图、工件的装夹、电参数的选择等等。老师在巡视过程中发现的问题只需帮学生指出机电一体化论文，让组内其他同学思考错误的原因、怎么解决。这样提高组内同学之间团结互助、密切配合的团队意识。
5 点评和总结
在点评和总结环节，主要有组内自评、组间互评和老师点评组成。组内自评由每组组长对该组加工的工件、操作过程中出现的问题以及学生出勤等发表意见。组件互评主要是指6组之间相互指出工件的优缺点、测量尺寸并选出最佳的一组。最终由教师点评，跟踪学生的反馈情况和在巡视过程中发现的共性问题提出解决方法。
6 扩展与思考
最后，可以扩展知识和对学生提出问题思考，比如：
1.工件定位：以此工件为例，若工件定位不准，对加工的工件有何影响？
2.钼丝定位：开始加工前，若钼丝不在穿丝孔的中心，对加工工件有何影响？
3.钼丝引入处位置怎么最佳选择？
扩展可以帮助学生学到更多的操作技巧，全面吸收整个项目活动的精髓。思考可以帮助学生明晰项目完成的最佳思考方法，找到自己理论上的不足，提高以后再遇到类似难题的解决能力。
参考文献
[1]]黄芸，模具数控加工实训教程，国防下业出版社，2006.
[2]杨晓伟.启发式教学在《电火花线切割》教学中的应用[J].职业教育研究，2008(1):146-147.
[3]姜大源.职业教育学研究新论[M].教育科学出版社,2007,(1).51-52.
[4]蒋建强.电火花线切割加工工艺分析及编程实例[J].职业圈，2007（10）129-130.
|
