论文导读:：当碳酸盐岩内幕发育有效储层时。为反演进行和利用其结果进行储层预测提供标准。特别是塔里木盆地这种次生储集空间的储层。
论文关键词：叠前地震反演，碳酸盐岩，储层预测，塔里木盆地
1前言
塔中45井区处于沙漠腹地的塔中I号断裂构造带西段，目的层埋深多数都在5000米以上。表层沙漠条件导致目标区地震反射信号弱、高频成分衰减快、相干噪声大，信噪比和分辨率都很低。工区内已有钻井资料和其它研究结果揭示：塔中45井区奥陶系碳酸盐岩储层的发育受沉积作用、构造运动及后期成岩作用等多种因数影响，表现为多期多旋回古岩溶与构造裂缝组成的次生裂缝、溶蚀孔洞以及不整合面风化壳裂缝孔洞等多种大小不等、空间形态复杂的储集体（赵宗举，2007；邬光辉，2005；周进高，2008，王宝丽地质论文，2005）。
碳酸盐岩台地在经历重复暴露以及与成岩作用有关的变化后，对孔隙度的演化、储层质量都会产生很大的影响（Budd, 1995）。而且储层的不规则外形和它们无规律的分布在地震上常显示为杂乱反射，使得精确成像相当困难。尽管目前已经形成了一些有效的储层识别手段(王光付, 2008;曹孟起,2008)，但总体来说对碳酸盐岩储层的预测能力还远不能满足勘探和生产的需要，严重影响该区及相似工区井位的部署和油气勘探的进一步的扩大发现。因此，如何有效的识别和预测碳酸盐岩储层是该区油气勘探开发的关键所在(Li YY, 2000;王保丽, 2005; 彭真明,2008;龚洪林,2008;张宏, 2008)。本文首先依靠叠前保幅处理手段获得可用于叠前分析的高品质地震资料；然后借助岩石物理分析建立储层特性与地震特性之间的关系，为反演进行和利用其结果进行储层预测提供标准；最后通过严把角道集转换、分角度叠加、井震标定、低频模型建立等关键反演环节质量，获得可用于储层预测的反演结果。
2 地震资料保幅处理
地震波激发与采集系统的固有特性，决定了所记录的地震波被有色噪声干扰论文格式模板。同时，实际地面观测得到的地震记录还受地面环境及地下地震地质条件等多种因素的影响，地震资料一般都缺少低频和高频分量。低频的缺失主要导致反演结果的多解性；高频的缺失则降低地震反演的纵向分辨率。因此，对地震资料目的层段作高分辨率、高信噪比和高保真处理是改善反演品质的基础和前提。
本区地震资料存在以下几个问题：（1）工区地处沙漠腹地，地形起伏较大，各种类型沙丘产生的原生及次生干扰，降低了地震资料信噪比；（2）由于地表沙丘起伏变化频繁，导致地震子波一致性差；（3）目的层资料主频低（约20-25Hz）。保幅处理通常主要由两部分组成：一是叠前真振幅处理地质论文，主要通过振幅补偿及地表一致性振幅校正等手段来完成；二是三维保幅叠前时间偏移，利用保幅叠前时间偏移产生的共反射点（CRP）道集代替CDP道集作AVO分析，克服了CDP道集的不足，使AVO属性分析更加准确。[l1]

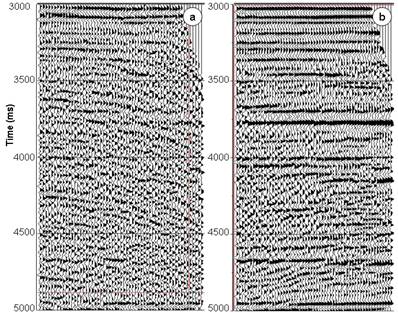

针对工区地震资料特点和地震反演对资料的要求，我们采用了以下保幅处理流程：去除坏道和死道；野外静校正；几何扩散振幅补偿；相对振幅保持去噪；振幅吸收衰减补偿；地表一致性振幅补偿；地表一致性反褶积；预测反褶积；速度分析与地表一致性剩余静校正；保幅叠前时间偏移；多次波和随机噪音压制等。图1展示的是经保幅处理前后的道集记录，其中图1a为原始的CMP道集，图1b则是保幅处理后的CRP道集。从中可以看到，经处理后，资料的信噪比得到了明显改善，地震反射横向连续性得到了加强。
图 1 保幅处理前后的地震道集[l2]
3 岩石物理分析
纵横波速度和密度都是叠前反演必须的基础资料。通过结合纵、横波速度来识别储层和流体的效果一般要比单一利用纵波的效果好，然而本区横波速度非常稀缺。目前一些公开发表的横波经验公式（比如Castagna经验公式、Greenberg-Castagna的Vp-Vs 关系式等）受限于区域影响而不能应用于所有区域的横波预测，特别是塔里木盆地这种次生储集空间的储层。本文通过选择更适合塔里木地区的Kuster-Toks?z模型(Wang et al., 2009)进行横波预测，最终拟合而得的溶洞型碳酸盐岩储层纵横波速度间的关系式[l3]为：
 (1)
其中，纵横波速度单位都是千米每秒。
岩石物理分析结果表明：孔洞型碳酸盐岩储层段表现为高孔隙度、低密度和低纵波速度、低阻抗特征。图2为TZ45井曲线交汇分析结果，可以看出孔洞型储层发育段的纵波绝对阻抗值一般小于1.45×107kg/m3*m/s，横波绝对阻抗值一般小于7.5×106 kg/m3*m/s。
图 2 TZ45纵横波阻抗交汇图(颜色代表孔隙度)
4 叠前弹性反演
叠前弹性反演突破了叠后反演的应用局限地质论文，保留了地震反射振幅随偏移距(入射角的)变化而变化的特征，在获得更为准确的纵波阻抗结果的同时能够反演出用于识别储层的更多、更敏感的弹性参数。图3为其流程图。
图3 叠前反演流程图
4.1角道集转换
保幅叠前时间偏移[l4]后的共反射点道集通常分布在偏移距域，不利于反演，故将其转化到角度域。对于地下某个共反射点，一旦给定速度模型和炮检点的相对位置，利用射线追踪的方法就可以计算出该反射点处给定偏移距所对应的入射角。
本文采用接近实际地质情况的弯曲射线追踪方法、基于叠前时间偏移的精细层速度模型、在偏移后的CRP道集上计算入射角,将偏移距道集转换为角道集论文格式模板。图4为其流程简图。
图4 偏移距道集到角道集转换流程图
4.2 分角度叠加
角道集是用于叠前AVO/AVA同时反演最基本的道集数据，但是原始记录信噪比较低，因而采用将一定反射角范围的信息做叠加得到角度道部分叠加道集的办法提高资料品质。为此首先需要参考地震采集的最大偏移距和目的层的深度，确定主要目的层段能够完整接收的最大入射角度和受干扰波影响的最小入射角度；其次是要确定在最大角度和最小角度之间划分多少个角度叠加数据体。实际处理中通过对角度道集扫描和反演测试，叠加成3个角度叠加数据体，如图5所示。
图 5分角度叠加剖面对比
4.3 井震标定和子波提取
为降低由于子波参数选取不当而对反演所造成的影响，本文采用了以下措施：（1）采用零相位处理的地震资料；（2）以井旁道提取的子波为基础，选择与地震资料最匹配的子波；（3）避免时间厚度跨度大的多层系反演，而只针对目标储层进行反演，以降低子波时变或空变对反演的影响。井震标定和子波提取在处理过程中是一个迭代的过程，两者相互制约、相互促进。[l5]在确保工区内合成记录对应关系较好的情况下地质论文，本文采用多井测井资料提取的三个角度范围子波进行最终的反演处理。
4.4 低频模型建立
在准确的层位标定和精细的构造解释基础上，能否建立符合地质沉积规律的地层格架模型直接影响反演结果的真实可靠性。模型的建立需要运用地震、地质综合分析方法，系统地研究地质层位横向控制约束、断层约束、地层沉积模式和接触关系约束等要素。依据建立的地层模型，对工区内所有井的波阻抗的动态变化范围加以约束并进行内插外推，从而确定各个待反演地震道各采样点上的波阻抗动态范围，为反演提供准确的约束条件。本文着眼于奥陶系目的层段建立了相应地低频模型。[l6]
5 反演结果分析及储层预测
当碳酸盐岩内幕发育有效储层时，由于储层的可压缩性能明显小于骨架，所以其纵波阻抗明显降低；而其可剪切性也小于骨架，横波通常绕开储层内部的流体沿着骨架传播，所以其横波阻抗变化不大。图6为过zg16井叠前AVO/AVA同时反演出的纵横波阻抗和速度比剖面。图上黑圈位置处纵波阻抗明显降低，而横波阻抗变化不大，对应的纵横波速度比值明显降低，说明该区域发育碳酸盐岩储层。而实际钻井结果显示该井在良里塔格组获得了工业油流（日产油180方，气50000方），反演结果与之吻合。利用纵横波阻抗、密度数据体计算获得的其它弹性参数仍有类似显示效果。
图6 叠前反演结果:(a)纵波阻抗,(b)横波阻抗,(c)纵横波速度比.
结合岩石物理分析的结果，通过在反演结果中追踪满足纵波阻抗和纵横波速度比条件的区域（类似于图3上的多边形）即可达将储层预测出来地质论文，照此可以统计良里塔格组二段预测储层的时间厚度（图7所示），并用于后续吻合度分析。预测结果与已有钻井信息对比如表1所示，可见反演结果与井的吻合率非常高，为下步探井、评价井钻探提供了依据。
图8 良里塔格组二段综合预测储层分布图
