| 3 Karatau走滑断层对南土尔盖盆地形成的控制
Karatau走滑断裂带在新元古世开始发育，该时期为左旋走滑，走向滑移量不大。晚古生代末，南天山洋闭合，使Karatau走滑断裂发生大规模右行走滑构造运动[18]。Karatau走滑断裂对南土尔盖盆地的影响主要分两个阶段：早-中侏罗世和侏罗纪末-白垩纪末，前一时期在南土尔盖盆地内形成了早-中侏罗世走滑拉分断陷盆地，后一时期使南土尔盖盆地发生构造反转，并使圈闭最终定型。
3.1 早-中侏罗世Karatau走滑断层控制下的走滑拉分断陷盆地的形成
早-中侏罗世，南天山洋的闭合导致其北部地区处于不同程度的伸展状态。该时期Karatau走滑断裂是张扭性的，沿着Karatau走滑断裂发育了一系列包括南土尔盖盆地在内的走滑拉分盆地[11-12]。在对三条区域剖面AA’、BB’、CC’构造特征分析的基础上，计算了盆地的伸展率和伸展系数。盆地伸展率和伸展系数柱状图表明：早侏罗世伸展率最大可达0.068构造样式，中侏罗世伸展率最大为0.048，晚侏罗世伸展率最大仅为0.017；早侏罗世伸展系数最大可达1.07，中侏罗世伸展系数最大为1.05，晚侏罗世伸展系数最大仅为1.01。可见，南土尔盖盆地早侏罗世伸展性最强，其次为中侏罗世，晚侏罗世最弱，即盆地由早侏罗世至晚侏罗世拉张作用逐渐减弱。平面上，盆地南北两侧的AA’和CC’伸展率和伸展系数较大，盆地中部的BB’伸展率和伸展系数较小。因此，平面上盆地伸展性具有南北强，中间弱的特点（图9-图11）。

图9 AA’剖面伸展率和伸展系数柱状图

图10 BB’剖面伸展率和伸展系数柱状图

图11 CC’剖面伸展率和伸展系数柱状图
3.2 侏罗纪末和白垩纪末Karatau走滑断层控制下的两期构造反转
受燕山运动的影响，Karatau走滑断层于侏罗纪末和白垩纪末发生两期构造正反转，反转构造呈NW－SE向展布[14-15]。根据构造反转的表现形式，进一步划分为断层型和褶皱型两种反转样式免费论文网。断层型反转构造广泛分布于Aryskum地堑，盆地南部及东北部地区。褶皱型反转构造仅局限于盆地东南部和北部部分断陷内部。
Williams等（1989）提出一种计算反转断层反转程度的方法，即反转率（Ri）， Ri＝dc/dh，其中：dc为断层上盘零点以上的地层厚度，dh为断层上盘的地层总厚度[19-21]（图12）。针对断层型反转构造，沿断层面选择拉张和挤压的平衡点作为零点，以反转伸展层序的顶界面沿断层面与零点的距离为dc，整套地层沿断层面的长度为dh。对于褶皱型反转，选择拉张和挤压造成的极值的连线为轴线，反转过程视为地层沿该轴线向上滑移（图13）。进而定量计算南土尔盖盆地不同部位反转构造的反转率。
图12 反转率计算参数示意图（Williams et al.1989,1991）
Fig.Sketch map showing calculation of inverted rate

图13 断层型（左）和褶皱型（右）反转计算反转率示意图
计算结果表明，盆地西部Aryskum地堑发生大规模反转构造样式，其中上下皆凸型和上凸下凹型构造样式反转强度较大。左凹右凸型反转强度次之，上下皆凹型反转程度最小。Aryskum地堑中部以褶皱型反转占主导地位，断层型反转程度不大。盆地东南部地区反转程度也较大，反转率多大于0.7。与上述两个地区相比，盆地东北部反转强度变小，局部地区反转率仅为0.18（图14）。
图14南土尔盖盆地反转构造及反转强度平面分布图
4 Karatau走滑断裂油气地质意义
走滑断层的早期拉分控制了沉积盆地的构造格局和沉积体系，从而控制了烃源岩、储层和盖层的分布。走滑断层的后期构造反转控制了圈闭的形成及油气的运移和聚集。
4.1 走滑拉分控制盆地的构造格局和沉积体系
南土尔盖盆地的形成、发展及构造样式直接受控于Karatau走滑断裂的走滑拉分活动。在Karatau走滑断层控制下，南土尔盖盆地形成了具有垒堑相间的地质结构。地垒区具有较好的构造形态，加之经历后期的风化剥蚀改造，形成具有较好储集物性的储层，为后期油气聚集提供有利储集空间。地堑区接受沉积物沉积充填，充填过程可划分为三个阶段：①早中侏罗世的断陷期：盆地沉积范围较小，主要集中在地堑内部。以深湖-半深湖泥岩沉积为主，斜坡部位发育扇三角洲等砂体。该时期控制了烃源岩和斜坡部位岩性-地层圈闭的分布。②晚侏罗世的断坳转换期：该时期断陷逐渐萎缩，坳陷逐渐形成，沉积范围明显扩大。以滨浅湖相沉积为主，局部发育三角洲沉积和河流沉积。③白垩纪的坳陷期：沉积物全区分布，以河流、三角洲及洪泛平原沉积为主。晚侏罗世和白垩纪控制了储集层和区域盖层的分布。可见，不同阶段控制了不同的成藏要素（图15）。

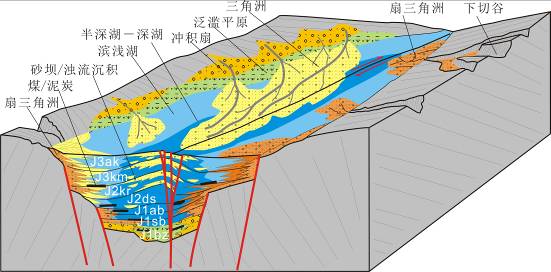

图15 南土尔盖盆地Aryskum地堑构造-沉积格局模式图
4.2构造反转改变油气生排烃量和运移方向
（1）上下皆凹型反转对油气生排烃量和运移方向影响较小。生成的油气主要沿油气侧向运移通道从盆地中心向盆地边缘运移，油气在盆地边缘的地层-岩性圈闭中聚集成藏。
（2）受抬升影响，上凸下凹型反转使上部烃源岩生烃量受到一定抑制，生烃量减少，而下部烃源岩生烃量基本不变。从烃类运移方向上看，上部烃源岩生成的油气主要沿侧向运移通道运移至走滑断层，并继续向上运移，在浅部圈闭中成藏。下部烃源岩生成的油气主要由地堑中心向地堑边缘运移构造样式，并在合适的圈闭中聚集成藏。
（3）上下皆凸型反转导致上下部烃源岩倾向均发生变化，地堑内烃源岩生烃量均受到抑制，生烃量明显降低。此时地堑内生成的烃类均侧向运移通道向断层运移，并沿断层向浅部圈闭中运移聚集。
（4）左凹右凸型反转使右盘烃源岩生烃量受到抑制，生烃量减少，左盘生烃量基本不变。右盘生成的烃类沿侧向运移通道向断层运移，并沿断层向浅部圈闭中运移聚集。而左盘生成的烃类主要由地堑中心向地堑边缘运移，并在合适的圈闭中聚集成藏（图5）。
4.3构造反转控制圈闭形成及油气分布
侏罗纪末期和白垩纪末期两期挤压使南土尔盖盆地沿走滑断裂带形成一系列断背斜和断鼻构造，为油气聚集提供了有效的储集空间。南土尔盖盆地下侏罗统烃源岩在侏罗系沉积末期开始大量生烃，在侏罗纪末的构造反转期发生第一次大规模油气聚集。中侏罗统烃源岩在白垩系沉积末期开始大量生烃，在白垩纪末的构造反转期发生第二次油气聚集，并对早期形成的油气藏进行调整和改造。油气优势运移方向有两个：①地垒区和地堑斜坡部位，油气以侧向运移为主，在地垒区形成背斜油藏，在地堑斜坡部位形成岩性-地层油藏。②走滑断裂带两侧，油气以侧向-垂向运移为主，在走滑断裂带两侧形成断鼻（或断块）油藏。可见，侏罗纪末-白垩纪末的两期构造反转使南土尔盖盆地经历了油气的二次运移和再次调整并最终定型，油气分布趋于稳定（图14和图16）。
就油气聚集程度而言，地垒区好于地堑区免费论文网。地垒区形成时间较早，于早中侏罗世走滑拉分期就已经形成。并形成了具有较好形态的完整背斜，为油气聚集提供了有利的储集空间。地层经历长期风化剥蚀，改善了储层的储集物性。另外，地垒区为油气的长期有利指向区。因此，地垒区的油气聚集好于地堑区的主导因素是karatau断层的早期走滑拉分。
不同地堑油气聚集程度也存在很大差异性，盆地西部的Aryskum地堑好于盆地中部的Akshabulak地堑构造样式，盆地中部的Akshabulak地堑好于盆地东部的Bozingen地堑和Sarylan地堑。这种现象是由Karatau断层的后期构造反转造成的。Aryskum地堑反转强度最大，因此油气聚集程度最高。由西向东，盆地的反转强度依次降低，油气聚集程度也变差。因此不同地堑油气聚集程度存在差异性的主导因素是karatau断层的后期构造反转（图14和图16）。

图16 南土尔盖盆地油气运移模式图
5 结论
（1）区域上，南土尔盖盆地Karatau走滑断层的走滑构造作用由西向东逐渐减弱。剖面上，断层具有典型的花状构造特征。平面上，断层呈雁行排列。
（2）早-中侏罗世在Karatau走滑断层的控制下形成了南土尔盖走滑拉分盆地，盆地的拉张作用由早侏罗世至晚侏罗世逐渐减弱，平面上盆地的伸展性具有南北强，中间弱的特点。侏罗纪末和白垩纪末南土尔盖盆地经历两期构造反转，盆地西部Aryskum地堑和盆地南部反转强度较大。
（3）Karatau断裂的走滑拉分使南土尔盖盆地形成了垒堑相间的地质结构。地垒的形成为后期油气聚集储备有利储集空间，地堑的不同充填阶段控制了不同的成藏要素。盆地的构造反转改变了油气生排烃量和运移方向，并使含油气圈闭最终定型。
（4）南土尔盖盆地形成三类含油气构造：地垒区的背斜圈闭、地堑斜坡部位的岩性-地层圈闭、走滑断层两侧的断鼻或断块圈闭。其中地垒区油气聚集程度好于地堑区，其主导因素为Karatau断层的走滑拉分。西侧地堑油气聚集程度好于东侧地堑，其主导因素为Karatau断层的构造反转。
参考文献
[1]Fuis G.S., Ryberg T., Godfrey N.J., et al. Crustalstructure and tectonics from the Los Angeles basin to the Mojave desert,southern California[J].Geology, 2001, 29(1):15-18.
[2]Shaw J.H., Shearer P.M. An elusive blind-thrustfault beneath metropolitan Los Angeles[J]. Science, 1999, 283: 1516-1518.
[3]Dolan J.F., Christofferson S.A., Shaw J.H. Recognitionof paleoearthquakes on the Puente Hills blind thrust fault, California[J]. Science,2003, 300: 115-118.
[4]Oskin M., Sieh K., Rockwell T., et al. Activeparasitic folds on the Elysian Park anticline: Implications for seismic hazardin central Los Angeles, California[J]. Geological Society of America Bulletin, 2000, 112: 693-707.
[5]King P.R. New Zealand's changing configuration inthe last 100 million years: Plate tectonics, basin development, anddepositional setting. New Zealand Petroleum Conference Proceedings, 2000, 15.
[6]Philip M. Barnes, Rupert Sutherland, Jean Delteil. Strike-slipstructure and sedimentary basins of the southern Alpine Fault, Fiordland, New Zealand[J]. Geological Society of America Bulletin, 2005, 117(3/4): 411–435.
[7]张跃中,张敏,马富强,等.柴达木盆地西部阿尔金斜坡地区盆山演化与油气勘探[J]. 中国石油勘探，2006,11（6）:26-32.
[8]郑孟林,曹春潮,李明杰,等.阿尔金断裂带东南缘含油气盆地群的形成演化[J]. 地质论评, 2003, 49(3):277-283.
[9]邓津辉,周心怀,魏刚,等.郯庐走滑断裂带活动特征与油气成藏的关系——以金县地区为例[J]. 石油与天然气地质，2008,29（1）:102-106.
[10]何国琦，陆书宁，李茂松．大型断裂系统在古板块研究中的意义——以中亚地区为例[J]．高校地质学报，1995，1(1)：1-10．
[11]罗金海，周新源，邱斌，等．塔拉斯一费尔干纳断裂对喀什凹陷的控制作用[J]．新疆石油地质，2004，25(6)：584-587．
[12]周新源，罗金海，买光荣．塔里木盆地喀什凹陷及其周边地区构造特征与油气地质[M] 北京：石油工业出版社，2005：135-157
[13]Allen M B，Alsop G I，Zhemchuzhnikov V G. Dome and basin refolding andtranspressive inversion along the Karatau Fault System，southern Kazakhstan[J]．Journalof the Geological Society，2001，158(1)：83-95．
[14]Dmitriy V. Alexeiev, Harry E. Cook, Vasiliy M.Buvtyshkin, et al. Structural evolution of the Ural-Tian Shan junction: A viewfrom Karatau ridge, South Kazakhstan[J]. C. R. Geoscience, 2009, 341: 287-297.
[15]M.M. Buslov. Tectonics and geodynamics of theCentral Asian Foldbelt : the role of Late Paleozoic large-amplitude strike-slipfaults[J]. Russian Geology and Geophysics, 2011, 52:52-71.
[16]Moseley B A，Tsimmer V A．Evolution and hydrocarbon habitat of the South TurgayBasin，Kazakhstan[J]．PetroleumGeoscience，2000，6(2)：125-136．
[17]夏义平，刘万辉，徐礼贵，等.走滑断层的识别标志及其石油地质意义[J]. 中国石油勘探，2007（1）：17-23.
[18]Burtman V S. Fault of Middle Asia[J]. American Journalof Science, 1980，28（7）:725-744.
[19]Williams G D, Powell C M, Cooper M A. Geometryand kinematic of inversion tectonics[J]. Geological Society SpecialPub1ication, 1989, 44：3- 15．
[20]刘卫红,林畅松,郭泽清,等.东海陆架盆地西湖凹陷新生代反转构造样式及其形成机制初探[J].地质科学，2009, 44（1）：74-87.
[21]王鹏.反转断层反转率的计算及在济阳坳陷的应用[J]. 海洋地质动态, 2010, 26(2):49-54.
